氣體動力噪聲是氣體或蒸汽流過節流孔而產生的。工業上遇到的電動調節閥的噪聲，大多數是氣體動力噪聲。氣體和蒸汽都是可壓縮流體，一般來說，可壓縮流體的流速都要高于不可壓縮流體的流速。當氣體流速比聲音速度低時，噪音是因?yàn)閺?qiáng)烈的擾流產生的；當氣體的速度大于聲速時，流體中產生沖擊波，所以噪聲劇增。把各種噪聲加以比較，可壓縮流體流經調節閥產生的噪音是zui嚴重的。

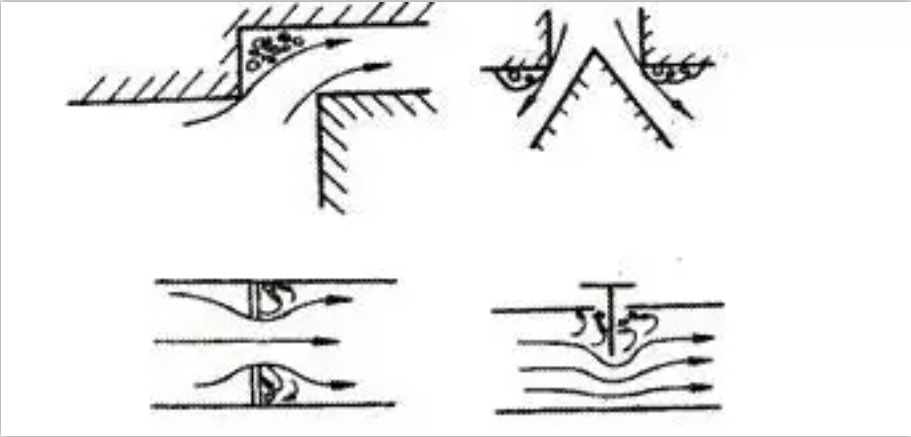

液體動力噪聲是由于液體流過調節閥的節流孔而產生的。調節閥結構多種多樣，典型的節流形式如圖1所示。各種節流口的結構形式盡管不同，但都對液體產生節流作用。當液體通過節流口時，由于節流口面積的急劇變化，流通面積縮小，流速升高，壓力下降，因而容易產生阻塞流，產生閃蒸和空化作用，這些情況都是誘發噪聲的原因。

圖1

當閥門節流口的前后壓差不大時，節流口的噪聲是Ji小的，流動的聲音不大，因此，不必考慮噪聲的問題。如果壓差較大，流經調節閥的流體開始出現了閃蒸情況，流動的流體變成有氣泡存在的氣、液兩相的混合體，兩相流體的減速和膨脹作用自然形成了噪聲。而且，由于電動調節閥口附近截流斷面的急劇變化，在高速噴流狀態下引起流動速度的不均勻，從而產生了一種旋渦脫離聲。

當空化作用產生時，氣泡破裂，強大的能量除產生破壞力外，還發出噪聲，這種噪聲的頻率有時高達10000Hz。氣泡越多、越大，噪聲越嚴重。

在選擇調節閥時，為了避免產生液體動力噪聲，關鍵在于找到開始產生空化作用時的閥門壓降ΔPc，確保閥門壓降小于ΔPc。為此，引入一個起始空化系數KC的概念。

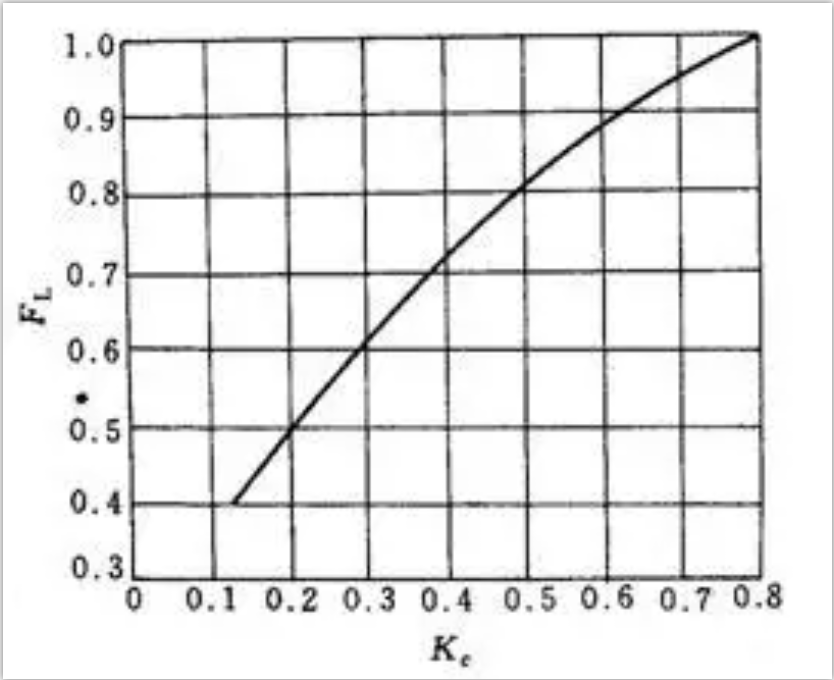

KC的數值由實驗得到，它也可以根據液體的壓力系數FL來確定，圖2 示出了FL和KC的關系。

圖2

在各種噪聲類型中，有一種旋渦脫離噪聲，可壓縮流體在流過物體表面時，Ji容易產生這種噪聲。當流體質點流到一個非流線型的圓柱體的前緣時，流體受阻，壓力就從自由流動時的壓力升高到另一種壓力，這是因?yàn)榱黧w動能的轉換。流體繞過圓柱體，形成附面層后，繼續流動。在雷諾數Re不同時，調節閥流體流動的情況是不同的。

從圖3可以看出，當Re＜5時，流體并不脫離圓柱體圖；當5≤Re＜40時，尾流中緊貼圓柱體后面形成一對穩定的旋渦圖；當40≤Re＜150時時，對稱旋渦破裂，在尾流中出現穩定的、非對稱的、排列規則的、旋轉方向相反的旋渦列，這些旋渦周期性地脫離圓柱體；當Re＞150時，旋渦列已不再穩定；Re≥300時，整個尾流區已變成湍流狀態（d）。

圖3

不可壓縮流體的雷諾數Re一般都很大，在這種情況下，附面層不能包圍住圓柱體的背面，而是從圓柱體表面的兩側脫開，形成兩個在流動中向尾部延伸的剪切層。這兩個剪切層形成尾流的邊界，因?yàn)檎{(diào)節閥內層相對于zui外層移動慢得多，于是，這些自由剪切層就有卷成不連續打旋的旋渦的傾向，尾流中形成了旋渦流，旋渦流和圓柱體相互作用，誘發振動。當旋渦交替地從圓柱體兩側脫落時，也就激發了圓柱體周期性的脈動力。這種力使有彈性的圓柱體產生振動并發出風鳴音調。風吹過電線時，就可以聽到了風鳴聲，這就是旋渦脫離現象。而當旋渦脫離的頻率與圓柱體的固有頻率接近或相同時，振動加大，共振發生，噪聲增大。當Re＞3×105時，旋渦的脫離是十分凌亂的，而且形成一個很寬的頻帶。

如果零件是非圓形截面，上述的現象和結論也同樣適用。

總之，可壓縮流體流經氣動調節閥時，在節流截面zui小處可能達到或超過聲音速度，這就形成沖擊波、噴射流、旋渦流等凌亂的流體，這種流體在節流孔的下游轉換成熱能，同時產生氣體動力噪聲，沿著下游管道，傳送到各處，嚴重時將因振動過大而破壞管道系統。
